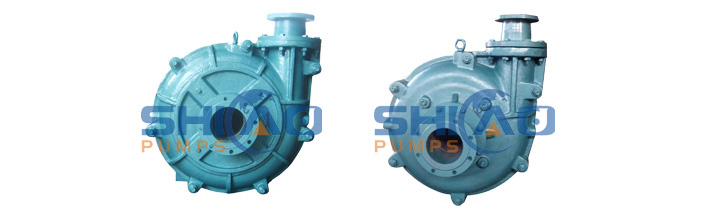

ZJ boue pompe
La description du produit de la pompe ZJ:
La pompe ZJ est horizontal ,aspiration axiale,en une seule étape ,aspiration simple,centrifuge.Cette série de pompes dans la conception , la conception structurelle hydraulique et composants de flux de matières ,combine les avantages des produits nationaux et étrangers et la matière d'innovation.Il a une grande efficacité , petite vibration , à faible bruit , un fonctionnement stable et longue durée de vie .La performance globale de la pompe menant niveau national ,plus l'efficacité de la pompe indique le niveau avancé international .Pour le charbon , la métallurgie , l'énergie électrique , des matériaux et d'autres industries de transport des particules solides contenant pâte abrasive construction.Par exempl feiery cendres hydro électrique de l'usine , le transport de boue de l'usine métallurgique , le lavage du charbon et de transport de boue de charbon moyen lourd et ainsi de suite .
Les caractéristiques structurelles :La pompe ZJ est économe en énergie usure de pompe de boue .Adopte théorie international de conception avancée ,selon le principe de conception d' un minimum de perte ,alors que la forme des composants de flux et de l'état d'écoulement de la suspension atteint un état désiré .
Les caractéristiques du matériau :Les composants de flux utilisant des alliages de fer haute de la distribution rigides ,a une résistance élevée à l'abrasion , résistance à la corrosion , résistance aux chocs , une résistance élevée,l'augmentation de la durée de vie.Mise hors tension ,une étanchéité efficace ,lisier fuite facile.
Type de transmission:Avec une connexion directe, ceintures , hydraulique, vitesse variable et d'autres modes de transmission ,selon les besoins des utilisateurs peuvent également être connectés en série ou en parallèle.
Importance du modèle:ZJ100—A50
J gamme de produits ;ZJ code de suspension;la sortie de la pompe 100 est de 100 mm ,A de feuilles est 5;B de feuilles est 5;C de feuilles est 5;50 de diamètre de roue est 500mm
Paramètres de performance des pompes ZJ
Modèle | Equipé de la puissance maximale autorisée (KW) | Exécution claire de l'eau | Intermittente à travers la plus grande taille (mm) | poids | ||||
Circulation Q(m3/h) | Head H(m) | Accélére n(r/min) | efficacité maximale η(%) | (NPSH)r | (kg) | |||
(m) | ||||||||
300ZJ--A50 | 450 | 464-1826 | 15.3-65.2 | 300-590 | 80.7 | 3 | 88 | 5265 |
300ZJ -A95 | 400 | 441-1735 | 13.8-58.8 | 300-590 | 77.7 | 3 | 88 | 5220 |
300ZJ-A90 | 560 | 505-1844 | 21.2-79.9 | 400-730 | 81.4 | 3.9 | 85 | 5005 |
300ZJ-A85 | 450 | 477-1742 | 18.9-71.3 | 400-730 | 78.4 | 3.8 | 85 | 4965 |
300ZJ-A70 | 630 | 635-2333 | 16.0-76.8 | 490-980 | 80.4 | 3.9 | 92 | 3560 |
300ZJ-A65 | 500 | 589-2166 | 13.8-66.2 | 490-980 | 77.4 | 3.7 | 92 | 3531 |
300ZJ-A56 | 250 | 395-1568 | 9.7-46.0 | 400-980 | 80.9 | 3.5 | 96 | 3030 |
250ZJ-A103 | 560 | 402-1573 | 29.7-110.5 | 400-730 | 74.5 | 2.8 | 69 | 5085 |
250ZJ0-A96 | 560 | 403-1466 | 25.4-93.7 | 400-730 | 77.8 | 3.5 | 69 | 5035 |
250ZJ-A96 | 450 | 378-1374 | 22.3-82.4 | 400-730 | 73.8 | 3.4 | 69 | 4980 |
250ZJ-A85 | 800 | 376-1504 | 30.1-128.7 | 490-980 | 75.6 | 3.5 | 76 | 4530 |
250ZJ--A83 | 800 | 367-1469 | 28.7-122.7 | 490-980 | 74.6 | 3.5 | 76 | 4514 |
250ZJ-A80 | 710 | 354-1416 | 26.7-114.0 | 490-980 | 72.6 | 3.4 | 76 | 4490 |
250ZJ-A78 | 630 | 345-1380 | 25.4-108.4 | 490-980 | 70.6 | 3.2 | 76 | 4474 |
250ZJ-A75 | 560 | 300-1480 | 20.8-97.5 | 490-980 | 76 | 3 | 72 | 3480 |
250ZJ-A73 | 500 | 292-1441 | 19.7-92.4 | 490-980 | 75 | 3 | 72 | 3466 |
250ZJ-A70 | 450 | 280-1381 | 18.1-84.9 | 490-980 | 73 | 2.9 | 72 | 3446 |
250ZJ-A68 | 450 | 272-1342 | 17.1-80.1 | 490-980 | 72 | 2.7 | 72 | 3432 |
250ZJ-A65 | 315 | 299-1249 | 15.4-71.0 | 490-980 | 76.9 | 3 | 72 | 3020 |
250ZJ-A63 | 315 | 290-1211 | 14.4-66.7 | 490-980 | 75.9 | 3 | 72 | 3008 |
250ZJ-A60 | 280 | 276-1153 | 13.1-60.5 | 490-980 | 73.9 | 2.8 | 72 | 2991 |
250ZJ-A85 | 560 | 221-907 | 32.0-133.7 | 490-980 | 70.5 | 2.8 | 54 | 4110 |
200ZJ-A75 | 355 | 225-900 | 22.8-102.9 | 490-980 | 72.8 | 3 | 56 | 3070 |
200ZJ-A73 | 355 | 219-876 | 21.6-97.5 | 490-980 | 71.8 | 3 | 56 | 3056 |
200ZJ-A70 | 315 | 205-976 | 19.4-86.4 | 490-980 | 75.6 | 2.8 | 56 | 24, 65 |
200ZJ-A68 | 315 | 199-948 | 18.3-81.5 | 490-980 | 74.6 | 2.8 | 56 | 2453 |
200ZJ-A65 | 250 | 235-950 | 16.4-72.0 | 490-980 | 79.6 | 2.5 | 62 | 2323 |
200ZJ-A63 | 250 | 228-921 | 15.4-67.6 | 490-980 | 78.6 | 2.5 | 62 | 2311 |
200ZJ-A60 | 185 | 218-870 | 13.9-62.0 | 490-980 | 82.7 | 2.5 | 62 | 2223 |
200ZJ-A58 | 185 | 211-841 | 13.0-57.9 | 490-980 | 81.7 | 2.5 | 62 | 2214 |
150ZJ-A70 | 185 | 93-401 | 22.0-91.2 | 490-980 | 62.3 | 2 | 37 | 2245 |
150ZJ-A65 | 200 | 150-600 | 17.4-75.7 | 490-980 | 69.2 | 2.5 | 48 | 2223 |
150ZJ--A63 | 185 | 146-582 | 16.3-71.1 | 490-980 | 69.2 | 2.5 | 48 | 2211 |
150ZJ-A60 | 160 | 135-550 | 14.7-63.5 | 490-980 | 74.6 | 2.5 | 48 | 2203 |
150ZJ-A58 | 132 | 131-532 | 13.7-59.3 | 490-980 | 73.6 | 2.5 | 48 | 2033 |
150ZJ-A55 | 110 | 124-504 | 12.3-53.4 | 490-980 | 71.6 | 2.3 | 48 | 2019 |
150ZJ-C58 | 160 | 134-596 | 12.8-61.0 | 490-980 | 69.1 | 2 | 75 | 2063 |
150ZJ-A57 | 110 | 95-427 | 13.2-56.3 | 490-980 | 66.6 | 1.8 | 32 | 2023 |
150ZJ-A50 | 75 | 115-460 | 9.5-43.1 | 490-980 | 76.8 | 2.5 | 48 | 1735(1648) |
150ZJ-A48 | 75 | 111-442 | 8.7-39.7 | 490-980 | 75.8 | 2.5 | 48 | 1728(1641) |
150ZJ-C42 | 132 | 142-550 | 12.1-62.8 | 700-1480 | 76.4 | 2.2 | 69 | 1605(1518) |
100ZJ-A50 | 160 | 85-360 | 20.5-100.2 | 700-1480 | 68.5 | 2.5 | 34 | 1475(1388) |
100ZJ-A46 | 132 | 79-331 | 17.3-84.8 | 700-1480 | 66.5 | 2.3 | 34 | 1461(1374) |
100ZJ-A42 | 90 | 66-275 | 14.7-70.8 | 700-1480 | 70.4 | 2.5 | 35 | 1075(1021) |
100ZJ-A39 | 75 | 61-255 | 12.6-61.0 | 700-1480 | 68.4 | 2.4 | 35 | 1064(1010) |
100ZJ-B42 | 75 | 45-205 | 12.6-70.7 | 700-1480 | 63.2 | 1.8 | 18 | 1085(1031) |
100ZJ-A36 | 55 | 61-245 | 9.7-49.5 | 700-1480 | 71.6 | 2 | 32 | 1010(956) |
100ZJ-A33 | 45 | 56-225 | 8.2-41.6 | 700-1480 | 69.6 | 1.8 | 32 | 1003(949) |
80ZJ-A52 | 160 | 51-242 | 22.1-109.8 | 700-1480 | 56.3 | 2.1 | 21 | 1465(1378) |
80ZJ-A42 | 75 | 61-204 | 14.4-70.4 | 700-1480 | 66.7 | 2.5 | 24 | 1053(963) |
80ZJ-A36 | 45 | 46-190 | 9.6-51.4 | 700-1480 | 67.7 | 2.4 | 24 | 980(926) |
80ZJ-A33 | 37 | 43-174 | 8.0-43.2 | 700-1480 | 65.7 | 2.3 | 24 | 973(919) |
65ZJ-A30 | 15 | 23-79 | 7.4-34.8 | 700-1480 | 63.5 | 2 | 19 | 504(512) |
65ZJ-A27 | 11 | 20-71 | 6.0-28.2 | 700-1480 | 61.5 | 1.8 | 19 | 500(508) |
50ZJ-A50 | 90 | 27-111 | 22.3-110.7 | 700-1480 | 45.1 | 3 | 13 | 1378 |
50ZJ-A46 | 55 | 23-94 | 17.9-85.8 | 700-1480 | 44.7 | 1.4 | 13 | 1082(992) |
50ZJ-A33 | 18.5 | 12-54 | 7.7-42.5 | 700-1480 | 41.4 | 2.9 | 13 | 537(545) |
40ZJ-A17 | 4 | 4-23 | 9.0-44.6 | 1400-2900 | 52.4 | 2.5 | 11 | 121(127) |
